Stále více lidí se rozhoduje pro instalaci mechanického větrání s rekuperací tepla. Díky rekuperaci lze snížit množství energie potřebné k ohřevu větracího vzduchu o 50 %. Zjistěte, co musíte udělat, abyste si užili znovu získané teplo.

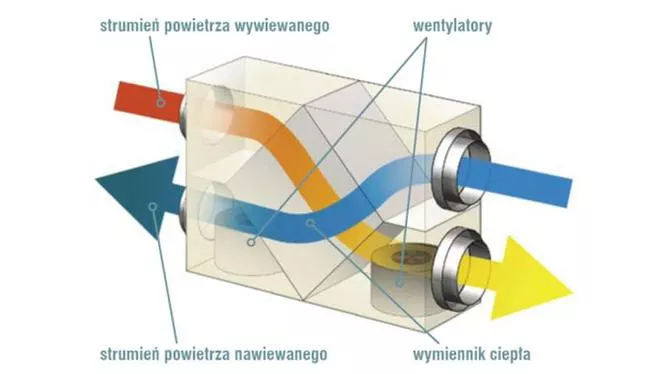

V systému mechanického větrání s rekuperací tepla je výměna vzduchu nezávislá na jakýchkoli atmosférických vlivech. Navíc rekuperací tepla z odpadního vzduchu lze vzduch vstupující do budovy předehřát, a tak je potřeba méně energie k udržení příjemné teploty.Rekuperátor je větrací jednotka složená ze dvou ventilátorů - odtahového a přívodního - a výměníku, ve kterém se vzduch proudící do domu ohřívá teplejším odpadním vzduchem (oba proudy se samozřejmě nemísí). Uvnitř rekuperátoru jsou také filtry, které zastavují prach ve vzduchu.

Prvky systému mechanického větrání s rekuperátorem

  • Fanoušci

Fanoušci mohou obvykle běžet několika rychlostmi. To umožňuje měnit účinnost ventilátoru, a tím přizpůsobit velikost proudu vyměňovaného vzduchu dočasným potřebám. Při koupi rekuperátoru se volí takový, jehož ventilátory pumpují vypočítané množství vzduchu na střední rychlostní stupeň. V případě potřeby můžete intenzitu větrání snížit i zvýšit oproti běžným podmínkám. Průtok, nazývaný průtok, je nejdůležitější parametr charakterizující ventilátor.Informuje o množství vzduchu, které je schopen přečerpat za jednotku času (m3/h). Abyste si vybrali to správné zařízení, musíte ještě vědět, jakou silou dokáže. To je indikováno tzv. statickým tlakem, tedy zvýšením tlaku generovaného ventilátorem (v Pa). Čím delší a složitější je síť kanálů, tím větší by měla být. V nepříliš velkých rodinných domech je potřebný výkon ventilátoru 200-300 m3/h a statický tlak 100-200 Pa.

  • Výměník tepla

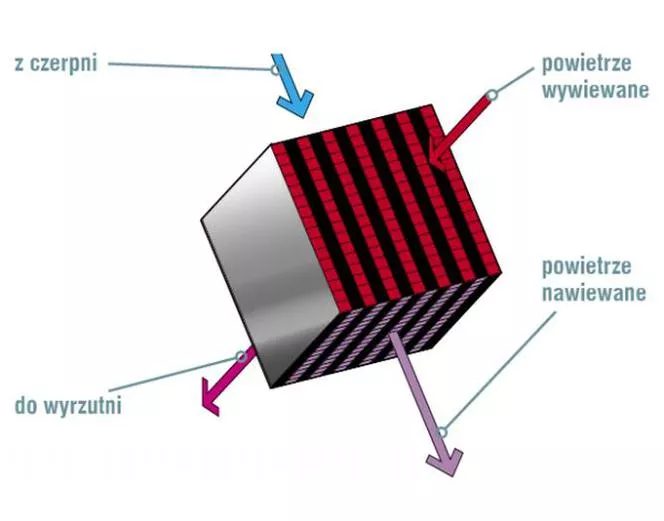

Výměník tepla ve vzduchotechnických jednotkách pro rodinné domy je obvykle křížový. Má tvar krabice naplněné mnoha kanály s malým průřezem uspořádanými tak, že při proudění čerstvého vzduchu jednou řadou kanálů je vzduch odváděn sousedním kolmo umístěným. Teplo proniká tenkými stěnami kanálů výměníku, ale proudy vzduchu zůstávají odděleny.Nedochází tedy k pronikání pachů a škodlivin z odsávaného vzduchu do vzduchu přiváděného. Stále častěji se používají protiproudé výměníky tepla. Dráha proudů vzduchu je v nich delší než u křížového typu a kanály pro teplý a studený vzduch jsou uspořádány paralelně. Teplý vzduch proudí opačným směrem než studený. Zvláštní variantou tohoto typu výměníků jsou ty, ve kterých proudění vzduchu probíhá ve spirálovém potrubí. Díky delší dráze, na které dochází k výměně tepla, je účinnost protiproudého výměníku vyšší než u křížového výměníku a je dokonce až 95 % (křížový výměník může dosáhnout až na 70 %). Někteří výrobci nabízejí jednotky se dvěma křížovými výměníky zapojených do série, pak je účinnost výměny tepla podobná jako u protiproudého výměníku. Při jejím překročení 90 % je teplota čerstvého vzduchu ohřátého ve výměníku jen o málo nižší než teplota vzduchu odváděného z místností – alespoň teoreticky, protože v praxi dochází k tepelným ztrátám způsobeným různými faktory.Rotační výměníky tepla, oblíbené ve velkých instalacích, se stále používají ve vzduchotechnických jednotkách.

Příčný výměník

  • Vzduchové filtry

Vzduchové filtry jsou v každém rekuperátoru. Chrání výměník tepla a ventilátory před znečištěním, ale jejich úlohou je také čistit vzduch přiváděný do místností. To je další důležitá výhoda systému mechanického větrání, díky kterému je lepší než přirozené větrání. V závislosti na tom, jak moc chcete čistit čerstvý vzduch, se používají více či méně jemné filtry. Ty běžně instalované v rekuperátorech (EU3, EU4) většinou zadržují částice o průměru 20-80 μm, což zabraňuje průchodu např. spór hub a pylu rostlin spolu se vzduchem. Bohužel čím jemnější filtr, tím rychleji se pega zašpiní. Některé z nich lze vyčistit, ale dříve nebo později je nutné všechny vyměnit.Typický filtr v typických podmínkách se čistí přibližně jednou za měsíc a vyměňuje se každých šest měsíců (cena je obvykle 20–50 PLN). Regulátory rekuperátoru mohou mít indikátor znečištění filtru, který připomíná nutnost jeho vyčištění nebo výměny.

Jak funguje mechanické větrání s rekuperací tepla?

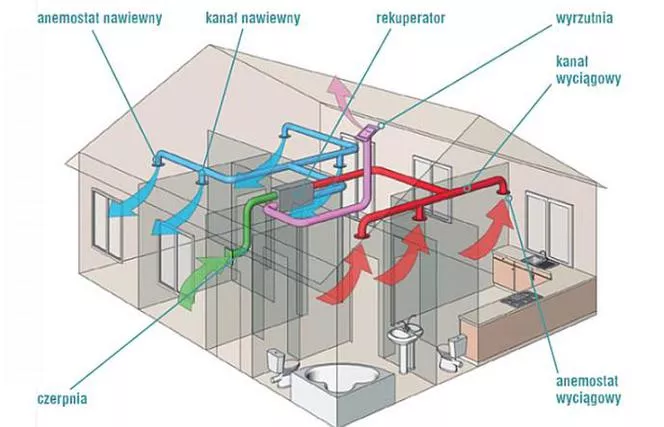

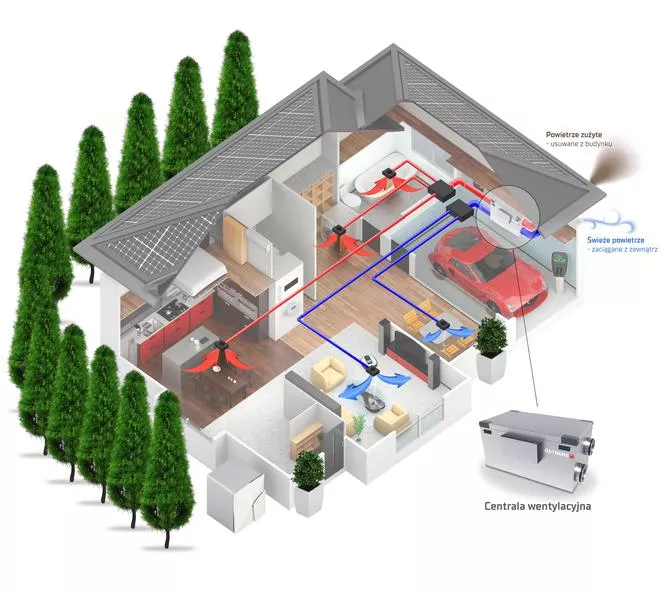

Čerstvý vzduch zvenčí je nasáván sacím otvorem jedním potrubím do ventilační jednotky a odtud proudí sítí potrubí do hlavních obytných místností (obývací pokoj, ložnice a další) a je vháněn k nim přes kulaté difuzory upevněné ve stropě nebo ve stěnách nebo obdélníkové ventilační mřížky.

V místnostech jako jsou koupelny, toalety, kuchyně, šatny jsou difuzory nebo mřížky na odsávání. Znečištěný vzduch je nasáván do sítě výfukových svodů a proudí zpět do větrací jednotky a z ní je společným potrubím odváděn mimo budovu tzv. odpalovacím zařízením.Dveře nebo stěny oddělující přívodní a výfukové prostory musí mít otvory pro cirkulaci vzduchu.

Prostor rekuperátoru

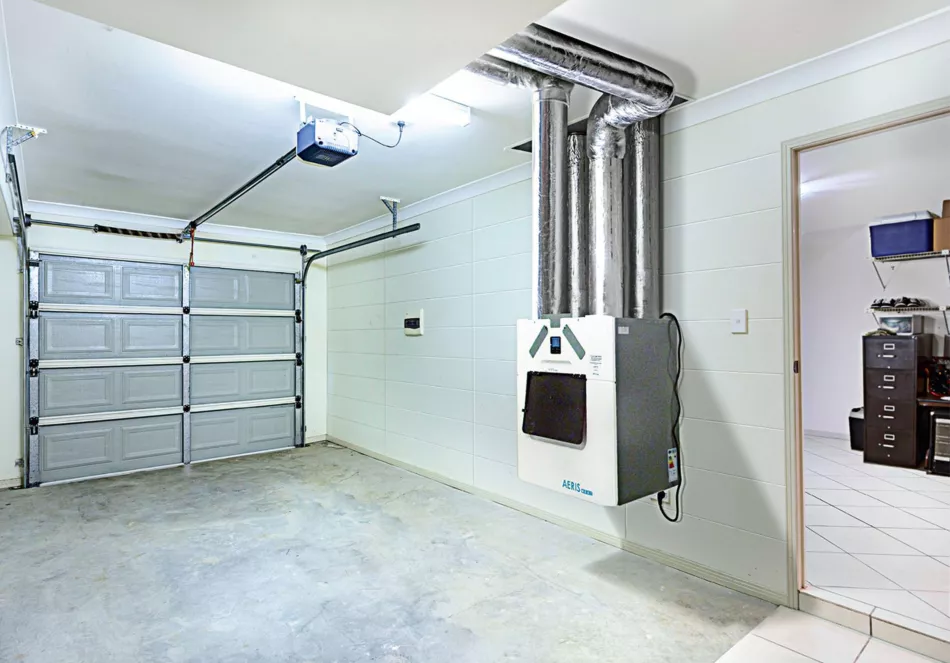

Rekuperátor je malé zařízení, mělo by pro něj být snadné najít místo v místnosti jako je sklad, šatna nebo v nevyužitelné půdě nebo v kotelně. Kotelna bude dobrým místem, pokud se v ní nebude spalovat uhlí, protože doprovodné nečistoty nejsou pro provoz ventilačního systému prospěšné. Rekuperátor lze uzavřít i do prostorné šatní skříně např. v předsíni. Důležité je pouze najít dostatek místa pro bezproblémovou obsluhu. Je lepší, aby místo, kde je instalováno, bylo vytápěno nebo alespoň dobře izolované. Z tohoto důvodu se nedoporučuje umístit rekuperátor do nevytápěné garáže, protože zde vznikající tepelné ztráty (i ty způsobené otevřením garážových vrat) mohou snížit účinnost rekuperace tepla.Pokud se rozhodneme pro instalaci rekuperátoru v blízkosti ložnice, měli bychom si dát pozor na jeho hlučnost. Záleží na kvalitě použitých ventilátorů, ale také na konstrukci jeho pouzdra. U některých zařízení je kladen velký důraz na snížení hlučnosti jejich provozu a ty se vyplatí zakoupit, pokud je nemáme možnost instalovat mimo obytné prostory.

Kolik stojí mechanické větrání s rekuperací tepla?

Za kvalitní rekuperátor pro průměrně velký rodinný dům musíte zaplatit asi 7 000 PLN. PLN (jsou i několikanásobně dražší), ale nejlevnější stojí necelé 3 tisíce. zlotý. Nižší cena je obvykle (ale ne vždy) způsobena použitím levnějších materiálů a komponent, což obvykle vede k tomu, že jejich výkon a celková kvalita sestavení je horší než u špičkových produktů. Tak či onak, náklady nemusí být velké, i když samozřejmě několik tisíc zlotých je pro většinu investorů jistě nemalá částka.K tomu musíme připočítat náklady na instalaci (asi 5000 PLN) a pokud chceme za ohřev vzduchu platit opravdu málo, bylo by dobré investovat do zemního výměníku, který stojí zhruba od pěti (štěrk) do i několik tisíc zlotých (pokud je vyrobeno ze speciálních trubek s antibakteriálním povlakem). Suma sumárum, musíte být připraveni utratit nějaký tucet a v nejnáročnější verzi i několik desítek tisíc zlotých.
