Pokud se při stavbě domu rozhodnete používat klimatizaci, zvažte výběr tepelného čerpadla, které zajišťuje vytápění i chlazení. Implementace obou těchto funkcí bude možná díky fan coilům - alternativě k tradičním radiátorům.

Ceny tepelných čerpadel klesají, jejich účinnost stále roste. To platí zejména pro tepelná čerpadla vzduch-voda. Na rozdíl od zemních čerpadel jejich instalace nevyžaduje nákladné vrty ani velkou plochu pozemku. Když investujete do fotovoltaických článků, instalace tepelného čerpadla zaručí v průběhu let zanedbatelné náklady na vytápění.A na rozdíl od tradičního vytápění plynovým, olejovým, uhelným nebo dřevěným kotlem dokáže zajistit i chlazení místnosti. A tato funkce je čím dál žádanější, protože horko v našem klimatu je rok od roku otravnější.

Obsah

  1. Aplikace fan coil s tepelným čerpadlem
  2. Fan coil - co to je
  3. Typy fancoilových jednotek
  4. Tepelné čerpadlo s funkcí chlazení
  5. Dvoutrubková fancoilová jednotka
  6. Čtyřtrubková fancoilová jednotka
  7. Chlazení fan coilem: regulace teploty

Aplikace fan coil s tepelným čerpadlem

Aby bylo možné použít tepelné čerpadlo pro efektivní chlazení, tradiční instalace ústředního vytápění nestačí. s radiátory nebo podlahovým vytápěním. Největší překážkou při jeho využití pro chlazení je kondenzace vodní páry ze vzduchu v kontaktu s chladným povrchem – pokud by skrz kovové radiátory proudila studená voda, byly by zvenčí neustále mokré.Jejich plocha by navíc musela být velmi velká. Tento problém je vyřešen použitím zařízení speciálně upravených pro přívod studené vody - místo toho fancoilové jednotky.

Po mnoho let jsou široce používány v komerčních budovách - kancelářské budovy, hotely a nákupní centra. Již několik let pro ně stále častěji volí majitelé rodinných domů, kteří pro vytápění volí tepelná čerpadla. Je to skvělá alternativa k tradičním topným systémům a klimatizacím fungujícím nezávisle na nich. Fancoilová jednotka dokáže ohřívat vzduch v místnosti v zimě jako topení a v létě jej chladit jako klimatizace.

Fan coil - co to je

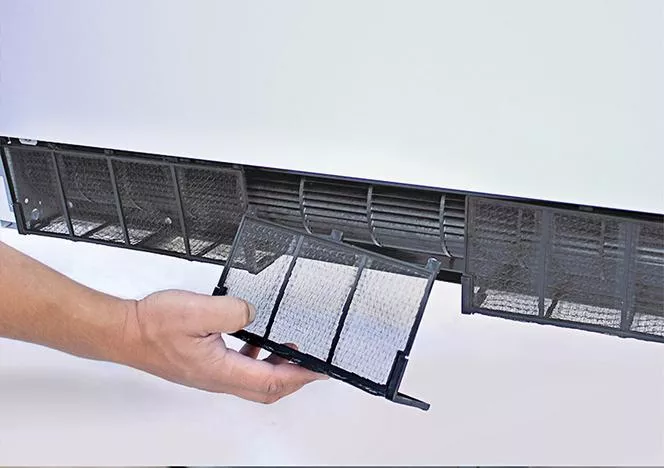

Fan-coil je zařízení sestávající z výměníku tepla, do kterého je přiváděno topné nebo chladicí médium (může to být voda, jako v instalaci c.o.), a ventilátor, který zajišťuje intenzivní proudění vzduchu z místnosti přes výměník. V budovách s mechanickou ventilací se někdy používají indukční fancoily - bez vlastního ventilátoru. Vzduch z místnosti je nasáván proudem vzduchu z ventilační jednotky, se kterým se mísí. V cestě vzduchu před výměníkem tepla fancoil je umístěn filtr, který zachycuje prach z místnosti. Vzhledem k tomu, že vodní pára kondenzuje ze vzduchu na studeném povrchu tepelného výměníku, jsou jednotky fancoilu vybaveny drenážním systémem pro odvod kondenzátu do kanalizace.

Klimatizace určené k provozu v režimu chlazení vyžadují odvod kondenzátu.

Typy fancoilových jednotek

Podle toho, jak mají být namontovány, existují v několika variantách.

  • Univerzální fancoilová jednotka

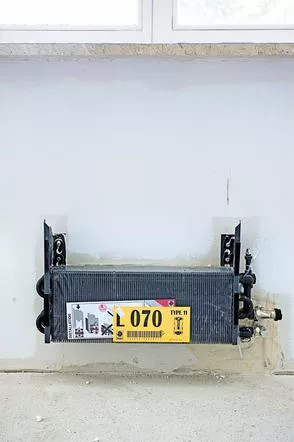

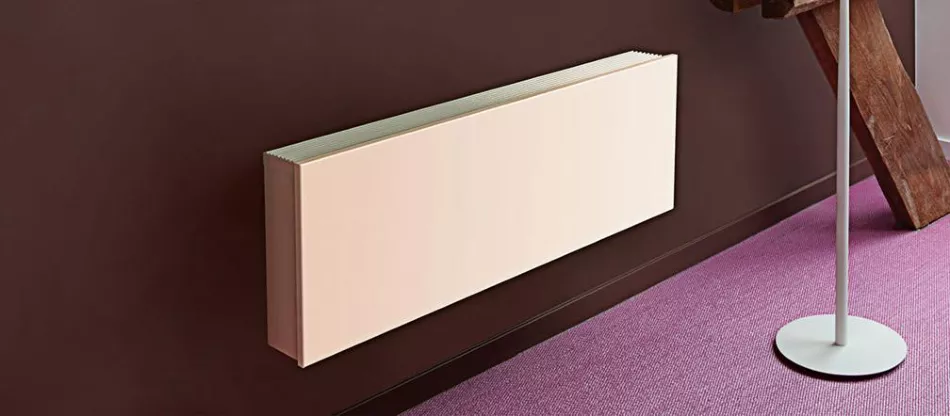

Univerzální fancoily se nejčastěji používají v obytných budovách, prodávají se s dodatečným estetickým pláštěm. Lze je zavěsit svisle na stěnu místo tradičních radiátorů – vypadají pak jako elektrické konvektorové radiátory. Lze je zavěsit i vodorovně ze stropu (to vyžaduje změnu způsobu odvodu kondenzátu z výměníku). Je možné je postavit i např. se sádrokartonem nebo nábytkem - pak na ně nemusíte kupovat tovární plášť.

  • Fan coil jednotka

Nástěnné fancoily připomínají vnitřní jednotky nejoblíbenějších split klimatizací. Montují se na stěnu pod stropem. Jsou vhodné pro použití v každé místnosti, kde máme kousek volného místa na stěně k rozvinutí.

  • Podlahová fancoilová jednotka

Podlahové fancoily ve speciálním pouzdře navrženém pro zapuštění do podlahy (výškado 140 mm), které jsou zakryty mřížkou přívodu vzduchu - vyrobenou ze dřeva, hliníku nebo nerezové oceli - v jedné rovině s podlahou. Používají se v místnostech, kde je důležité splnit specifické akustické požadavky: posluchárny, montážní sály, ale i ložnice.

  • Fan Coil Kazeta

Kazetové fancoily se nejčastěji používají v kancelářských a veřejných budovách, protože tam jsou obvykle zavěšené podhledy, nad kterými se montují.

  • Potrubí fan coil jednotka

Potrubí fancoily instalované v síti mechanických ventilačních kanálů se používají především v hotelových pokojích.

Dvoutrubková fancoilová jednotka

Do obytných prostor postačují fancoilové jednotky s jedním výměníkem, tzv. dvoutrubkové jednotky. Mají dvě vodovodní přípojky - přívod a zpátečku. Dvoutrubkový systém je nejjednodušší a nejlevnější. Pracuje v režimu vytápění nebo chlazení - střídavě.

Čtyřtrubková fancoilová jednotka

Čtyřtrubkové fancoilové jednotky mají dva výměníky tepla – chladič a ohřívač – a čtyři přípojky vody. Používají se tam, kde se pro vytápění a chlazení používají samostatná zařízení - technologický zdroj tepla a chladič. To umožňuje chladit některé místnosti, zatímco jiné jsou vytápěny. Čtyřtrubkový systém je rozhodně dražší než dvoutrubkový. Není potřeba jej používat v rodinných domech.

Chlazení fan coilem: regulace teploty

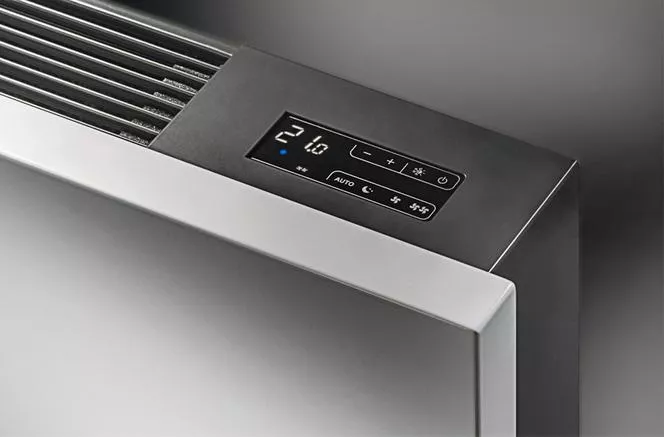

Regulace teploty v případě vytápění nebo chlazení fancoilem se provádí otevíráním a zavíráním ventilu regulujícího průtok vody výměníkem tepla. To je řízeno elektronickým ovladačem s panelem, který umožňuje uživateli zvolit teplotu, která má být v místnosti udržována, a také ručně zvolit kapacitu proudění vzduchu – čím je vyšší, tím rychleji se mění teplota v místnosti.

Prohlédněte si návrhy domů s tepelným čerpadlem

Chlazení místností vyžaduje použití vhodného automatického řídicího systému – nejen v samotném tepelném čerpadle. V topných systémech se k ovládání radiátorů a okruhů podlahového vytápění používají termostatické ventily, které automaticky omezují množství předávaného tepla při zvyšování teploty v místnosti. V případě chlazení by se měly chovat opačně – omezit průtok při poklesu teploty v místnosti. Pro ovládání fancoilových jednotek jsou proto potřeba ventily s pohony a regulátory pro regulaci teploty v místnosti v závislosti na provozním režimu instalace. Vzhledem k nerovnoměrnému vytápění místností (jižní strana nebo podkroví je horká a ostatní místnosti jsou chladné) je schopnost individuálně ovládat chlazení v každé místnosti považována za zásadní.
