Vodoplášťová topná zařízení instalovaná v domě mohou účinně podporovat základní topný systém. Krby, volně stojící kamna, kamna s vodní vložkou jsou zařízení určená k výrobě teplé vody při spalování dřeva, pelet nebo dřevěných briket.

Mezi topnými zařízeními, která nejsou určena do kotelen, jsou velkou skupinou řešení s vodním pláštěm, tedy výměníkem spaliny-voda. Horká voda v nich získaná může být použita pro napájení radiátorů, podlahového vytápění a/nebo systému teplé užitkové vody.

Nejpopulárnější jsou krby nebo volně stojící kamna s vodní vložkou.Většinu tepla vznikajícího při spalování dřeva nebo pelet v nich lze využít v topném systému domu. Vodní plášť najdeme i u jednoduchých koz a dokonce i v kuchyních na dřevo. V takové kuchyni se dají tradičně připravovat jídla, a pokud má troubu, tak i péct koláče nebo chleba. I některá volně stojící kamna mají troubu nad topeništěm.

Fotogalerie: Zařízení na ohřev vodního pláště

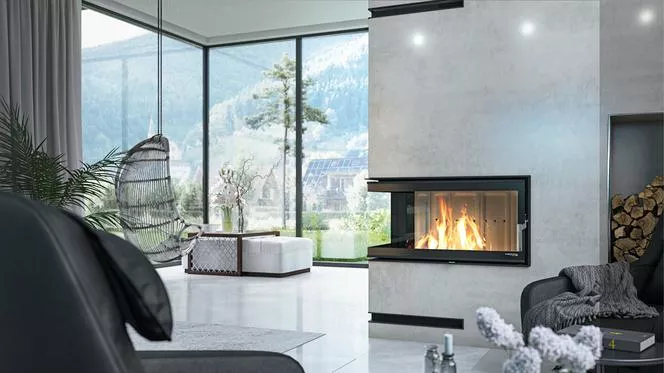

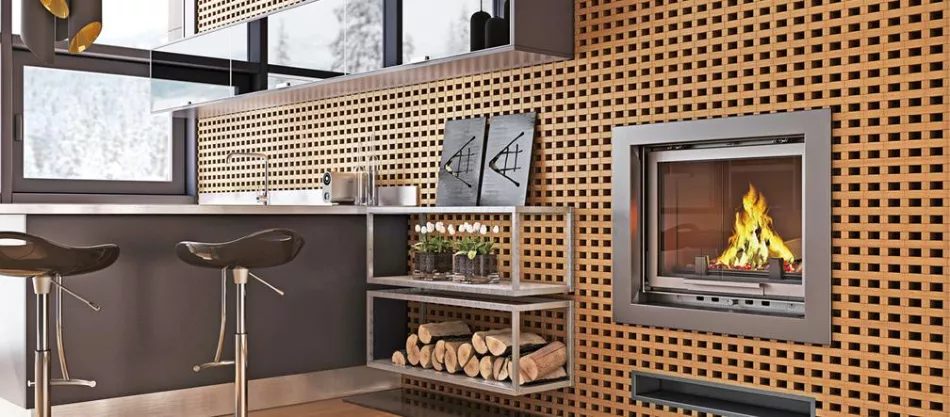

Krb s vodním pláštěm vypadá po opláštění stejně jako vzduchová vložka. Může mít různé prosklení, například rovné nebo rohové

Zařízení s vodním pláštěm mohou podporovat otopnou soustavu v různé míře - podle potřeb a rozpočtu investora. Krbová vložka nebo kamna s vysokým výkonem a vysokou energetickou třídou, s pokročilým elektrickým ovládáním, mohou být primárním zdrojem vytápění i na vrcholu topné sezóny, a to nejen v přechodných obdobích (jaro, podzim), a výrazně snížit náklady na vytápění domu např. plynem.Méně účinné vložky nebo volně stojící kamna se skvěle hodí k občasné podpoře topného systému domácnosti. Budou levnější, ale díky svým estetickým kvalitám budou v mnoha případech nenahraditelné.

Krby nebo kamna na dřevo nemohou být podle předpisů jediným zdrojem vytápění domu. Výrobci nabízejí topná zařízení v tzv. řadách typů - konkrétní model je k dispozici ve verzích s různým výkonem, v rozmezí od 2 do 20 kW. Není tedy těžké vybrat si ten, který vyhovuje vašim potřebám. Najdete takové, které zvládnou vlastními silami vytopit dům o ploše cca 150 m2. Správné parametry mají například sporáky Hydropell 18 a Kira H, vložka Nemo 4 Duo a kuchyně Termorosa XXL DSA.

Ve většině případů se k podpoře primárního topného systému používají jednotky vodního pláště. Spojují příjemné s užitečným. Umožňují obdivovat hořící dřevo, brikety nebo pelety a zároveň zadržují většinu tepla vzniklého při jejich spalování v domě.Díky tomu umožňují snížit náklady na vytápění, protože dřevo je stále nejlevnější z tradičních paliv. Zařízení s vodním pláštěm mají v přední části krytu mřížky, které umožňují přenos části tepla konvekcí do místnosti, ve které jsou instalovány. Část tepla je vyzařována i přes sklo ve dveřích. Teplota v místnosti s krbem nebo kamny s vodní vložkou se tedy může velmi rychle zvýšit.

Vodní kabát

Krby, volně stojící kamna, sporáky s vodní vložkou jsou zařízení určená k výrobě teplé vody při spalování dřeva, pelet nebo dřevěných briket. Jsou ekologické, protože využívají obnovitelné suroviny, a ekonomické, protože umožňují maximální využití vyrobené tepelné energie.

Zařízení má nádrž na vodu, tzv. vodní plášť, což je výměník tepla, jehož úkolem je sbírat tepelnou energii z výfukových plynů.Vodní plášť je vyroben z oceli. Může být ve formě trubek (cívek), ploché nádrže obklopující ohniště ze dvou nebo tří stran nebo nádrže umístěné nad ohništěm. Třetí řešení je nejúčinnější, protože neovlivňuje spalovací procesy tolik jako tradiční plášť zakrývající ohniště. Umožňuje vám co nejlépe využít spalné teplo a dobře čistit výfukové plyny.

Vodní plášť lze zvenku zateplit, takže teplo zůstane uvnitř zařízení a nevyzařuje ven. Vodovodní zařízení lze v topných instalacích kombinovat s plynovými kotli, kotli na tuhá paliva, tepelnými čerpadly, solárními panely.

Takto vyrobenou horkou vodu lze použít i ke koupání nebo mytí nádobí. Pokud použijeme výkonné zařízení a bude využíváno intenzivně, bude v instalaci potřeba akumulační nádoba pro akumulaci vytvořeného tepla.

Vodoplášťová zařízení lze připojit ke stávajícímu otopnému systému v uzavřeném i otevřeném systému (dle doporučení výrobce). To vyžaduje vhodnou instalaci a bezpečnostní řešení.

Jednou ze základních je chladicí spirála, která zabraňuje varu vody v uzavřeném systému aktivací přívodu studené vody, když její teplota v systému stoupne na 95 °C.

Vodu ohřátou ve vodním plášti lze přímo přivádět do systému ústředního vytápění s radiátory nebo po snížení její teploty (např. pomocí automaticky řízeného směšovacího systému) - do podlahového vytápění. V domech s mechanickou ventilací a rekuperací mohou pracovat zařízení s uzavřenou spalovací komorou a přívodem vzduchu přímo zvenčí.

Moderní a jednoduchá zařízení s vodní bundou

Mezi topnými zařízeními s vodním pláštěm najdeme technologicky vysoce technologicky vyspělé krbové vložky nebo volně stojící kamna. Dobrým standardem je vybavit je ovladačem, který umožňuje naprogramovat příslušná nastavení ovládající provoz zařízení.

Za druhý extrém najdeme jednoduché krbové vložky nebo kamna, u kterých se spalování reguluje ručně regulátorem tahu nebo klapkou regulující přívod vzduchu.

Palivo

Spotřebiče na dřevo nebo produkty jeho zpracování (brikety, pelety) budou energeticky nenáročné a nízkoemisní za předpokladu použití kvalitního paliva, tedy listnatého dřeva s vysokou výhřevností a nízkou vlhkostí, případně briket popř. pelety z listnatých pilin (nebo malý přídavek jehličnanů) s nejvyšší výhřevností, nízkým obsahem vlhkosti a popela. Dřevo do krbu by se mělo kořenit na vzdušném a zastřešeném místě. V případě briket a pelet je nejlepší nakupovat výrobky s výhřevností minimálně 18 MJ/kg.

Topné zařízení s vodním pláštěm a pokročilou regulací může být levným zdrojem tepla pro instalace ústředního vytápění. a horkou vodu

Spotřebiče s vodním pláštěm: výfukové emise

Lokální topidla na tuhá paliva (krby, sporáky, kuchyně) musí splňovat emisní normy. Požadavky stanovené v polských normách jsou mnohem mírnější než požadavky platné v jiných zemích, jako je Německo nebo Rakousko, odkud se takové výrobky dovážejí. Výrobci již nějakou dobu zavádějí úpravy, díky kterým topná zařízení splňují požadavky tzv. Ekodesignu, tedy směrnice EU platné od roku 2020.

Moderní kotle na pelety a uhlí, které splňují požadavky na ekodesign>

Za účelem kontroly kvality zařízení je testována úroveň emisí oxidu uhelnatého (CO), oxidů dusíku (NOx), plynných organických částic (OGC) a pevných částic (PM). Požadavky na oxid uhelnatý a OGC jsou u peletových kamen s podavačem mnohem vyšší. Všechny prezentované produkty splňují emisní normy.

Sklo v přístrojích s vodní bundou

Jednou z výhod kamen a krbů je možnost sledovat hořící oheň v ohništi. Vidina ohně vypadá mnohem lépe v zařízeních na dřevo, ve kterých jsou ohniště široká a hluboká. U peletových kamen je proud ohně užší, stoupá pouze nad hořák. Důležité je udržet sklo čisté co nejdéle. Výrobci proto používají skla pokrytá pyrolytickými povlaky nebo dodatečné foukání vzduchu (vzduchová clona) na sklo tak, aby pevné částice ve výfukových plynech hořely nebo se na něm nemohly usazovat. Například ve vložce Nemo 4 Duo nad dvířky jsou trysky směřující vzduch ke sklu.

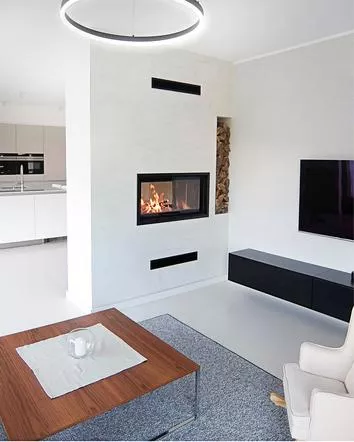

V zařízeních s vodním pláštěm lze použít různé druhy žáruvzdorného skla: rovné, panoramatické, ohýbané, rohové. Přesunutí vodního pláště přes topeniště umožňuje stavbu tzv. tunelových krbových vložek. Označují se také jako vis-à-vis, tedy umožňují pozorovat oheň ze dvou stran.Jedná se o krbovou vložku Nemo 4 Duo, kterou lze zakládat z obou stran.

Krbové vložky

Vyrábějí se z oceli nebo litiny a oceli. Vodní plášť je vyroben z ušlechtilé oceli a vyztužený kolíky. Díky tomu můžete v kartuši kouřit i bez přerušení. V minulosti se používaly vodní nádrže zakrývající ohniště, ale toto řešení zhoršovalo parametry spalování. Vzhledem k tomu, že energetické požadavky a emisní normy jsou stále přísnější, jsou stále běžnější kartuše se zásobníkem vody umístěným nad ohništěm. Takto konstruovaná zařízení jsou tedy vysoká, ale díky tomu v nich lze použít moderní řešení a optimalizovat spalovací procesy.

Po estetické stránce vyniká vložka Nemo 4 Duo v tunelovém provedení, tedy s oboustranným zasklením. Je to moderní řešení a skvělá volba pro ty, kteří ocení vidinu ohně. Ostatní vložky mají rovná skleněná dvířka.

Volně stojící kamna s vodním pláštěm

Pokud nechcete vložku zakrývat, což často zabere hodně času (a místa), můžete si pořídit volně stojící sporák. S výběrem typu a estetikou bydlení není žádné dilema. Okamžitě můžete vidět, jak zařízení vypadá, rozhodnout se, zda se vám líbí a zda se hodí ke zbytku vašeho interiéru.

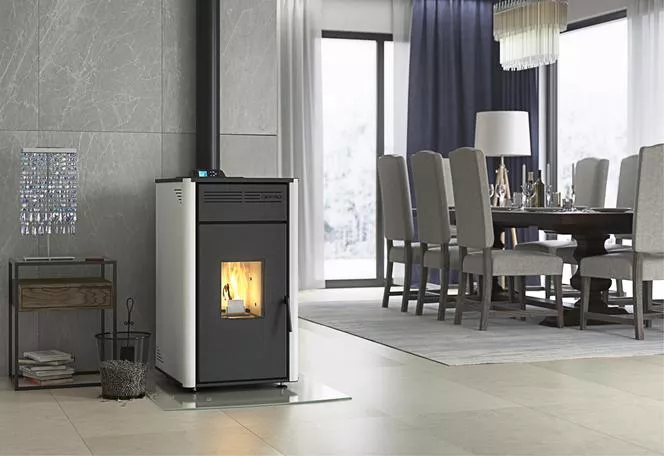

Volně stojící kamna s vodním pláštěm mohou mít ocelový plášť lakovaný v různých barvách. Mohou být zakončeny keramickým nebo kamenným obkladem. Najdeme velká kamna s masivním vzhledem i menší kamna se čtyřmi nohami. V kamnech se topí dřevem, briketami nebo peletami. K dispozici je malá nádoba na palivo, obvykle pod topeništěm. Technická řešení použitá u kamen jsou podobná jako u krbových vložek s vodním pláštěm. Kamna dosahují stejně dobrých výkonových parametrů jako krby. Například volně stojící kamna Kira H18 s vodním pláštěm jsou uzpůsobena ke spalování pelet.nebo peletová kamna Hydropell 18. Oba mají energetickou třídu A++.

Zařízení s vodním pláštěm jsou určena k ohřevu vody pro topný systém a/nebo teplé vody. Dvojité nebo trojsklo ve dveřích omezuje sálání tepla do interiéru.

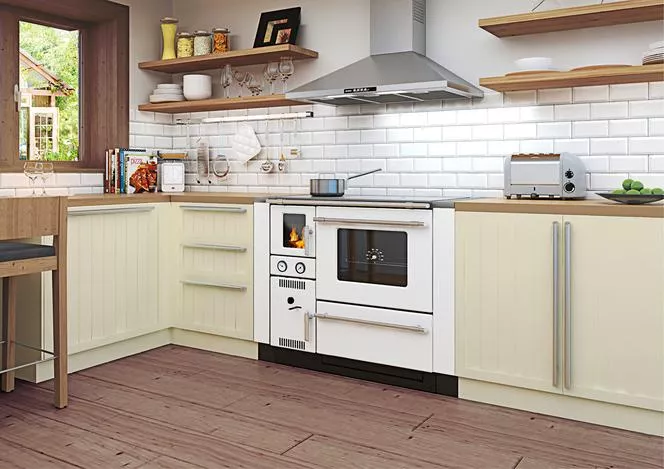

Kuchyně s vodní bundou

Někteří lidé vyrostli v domácnostech s tradičním vařením nebo si to možná pamatují z domu svých prarodičů. V takové kuchyni by se dala instalovat spirála, tedy nic jiného než vodní vložka, ve které se ohřívala voda na ústřední topení nebo praní. A dnes si takové kuchyně můžeme pořídit, ale mnohem modernější a hezčí. Abyste v nich mohli obdivovat hořící dřevo, je topeniště uzavřeno dvířky se žáruvzdorným sklem.

Kuchyň s vodním pláštěm je velmi ekonomické řešení, protože při spalování nálože dřeva můžete nejen ohřívat teplou užitkovou vodu a dokonce vytápět celý dům, ale také získat možnost vařit na varné desce a upéct.

Efektní kuchyně s vodní vložkou se uplatní v otevřených interiérech, kde je kuchyně součástí denní zóny. Taková kuchyně může být volně stojící nebo vestavěná. Má topeniště, kolem kterého je umístěn vodní plášť. Pokud je v ní trouba, může být nad ní i cívka. Litinová deska má otvory s ohnivými kroužky, což umožňuje vařit v hrncích různých velikostí. Takové kuchyně se dokončují jinak. Mohou mít bílý nebo barevný jednoduchý plášť z ocelového plechu. Najdeme kuchyně dokončené obklady nebo kamennými deskami.

Termorosa XXL DSA má sekundární systém přívodu vzduchu a systém dodatečného spalování výfuku, který snižuje emise plynů. Přiváděním předehřátého vzduchu do dveřní clony zůstává sklo déle čisté. Použití je velmi snadné. Topeniště má pohyblivou litinovou roštovou plošinu. V létě lze spalovací komoru zmenšit na kapacitu dostatečnou k výrobě menšího množství teplé vody, pouze pro sanitární účely.Na zimu lze rošt sklopit, aby se zvýšila kapacita topeniště a topný výkon kuchyně. To se provádí otáčením klíče ve tvaru kliky. Během vaření a pečení lze spalování nastavit posuvným ovladačem, snížit nebo zvýšit přívod vzduchu.

Když je kuchyně používána jako trouba, můžete použít termostat na přední straně připojený k termostatickému regulátoru vzduchu. Podle zvolené polohy (od 1 do 5) reguluje termostat přívod vzduchu do pece. Funguje bez elektřiny na principu bimetalu, takže kuchyni máte pod kontrolou i bez elektřiny.
