Čerpadlo na teplou vodu – jaké vybrat? Někdy se vyplatí mít doma cirkulační systém teplé užitkové vody. Jeho nejdůležitějším prvkem je oběhové čerpadlo.

Systém cirkulace teplé vody v rodinných domech je využíván stále méně, protože přispívá ke zvýšení jejich energetické spotřeby. Když jsou však odběrná místa teplé vody daleko od ohřívače vody, může vadná cirkulace vadit - po otevření kohoutku voda, která je v potrubí delší dobu, takže mohla vychladnout, zpočátku vytéká. Teplo se objeví až po vyprázdnění celého potrubí.Pokud je jeho délka 20 m a jmenovitý průměr 20 mm, pojme téměř 3 litry vody. Spláchnutí trvá asi půl minuty - což je obzvlášť nepříjemné, když vcházíte do sprchy - a během té doby nemá cenu odtékat voda.

V správně provedené instalaci teplé užitkové vody s cirkulací k takové nepříjemnosti nedochází. Je v něm přídavné potrubí, které umožňuje návrat vody do ohřívače z oblasti nejvzdálenějšího odběrného místa (při zapojení odběrných míst do série na jedno potrubí; v paralelním systému několik cirkulačních potrubí jsou potřeba) a čerpadlo vynucující cirkulaci vody s uzavřenými kohouty ve vytvořeném tomto způsobu smyčky. Voda v potrubí se tak v ohřívači průběžně ohřívá a je k dispozici ihned po otevření vývodu na každém místě instalace. Nucený pohyb teplé vody navíc zabraňuje vzniku tzv stagnace, ve které jsou velmi dobré podmínky pro rozvoj bakterií – jejich přítomnost způsobuje zhoršení chuti a vůně vody, mohou způsobit i onemocnění.

Oběhové čerpadlo TUV - jaké vybrat?

Pro provoz cirkulačního systému teplé vody je potřeba speciální čerpadlo - odolné vůči korozi a usazeninám srážejícím se z pitné vody, a proto splňující přísnější požadavky než ty, které mají oběhová čerpadla pro systémy ústředního vytápění. Tělesa oběhových čerpadel jsou vyrobena z bronzu, mosazi nebo nerezové oceli. Je důležité, aby se nezhoršovala kvalita vody v důsledku kontaktu s prvky čerpadla a především aby se nestala zdraví nebezpečná, proto je třeba oběhové čerpadlo v tomto ohledu testovat. Hygienický certifikát potvrzuje, že je vhodný pro použití v instalacích pitné vody.

Oběhové čerpadlo nemusí být příliš výkonné - jeho úkolem není zajistit vysoký tlak vody v místě odběru, ale překonat odpor jejího průtoku potrubím (většinou je dopravní výška 1m stačí na to). Téměř všechna moderní zařízení tohoto typu jsou bezucpávková čerpadla s kulovým oběžným kolem uloženým na společné hřídeli s rotorem motoru, díky čemuž je jejich konstrukce jednoduchá a spolehlivá.

Oběhová čerpadla s tradičním asynchronním motorem jsou stále vzácnější. Vysoká účinnost je způsobena použitím bezkomutátorového synchronního motoru. Jeho rotor má zabudovaný permanentní magnet, takže k jeho magnetizaci není potřeba dodávat elektřinu. Rotační magnetické pole statoru je komutováno elektronickým systémem s mikroprocesorem řídícím frekvenční měnič napájející vinutí motoru. Systém optimalizuje rychlost otáčení rotoru v závislosti na hydraulických podmínkách - automaticky ji přizpůsobuje charakteristikám instalace. Díky tomu může být spotřeba mnohem nižší než při použití běžného čerpadla bez regulace otáček (v extrémních případech až o 90 %) a činit pouze několik wattů.

Oběhové čerpadlo - jak zapojit

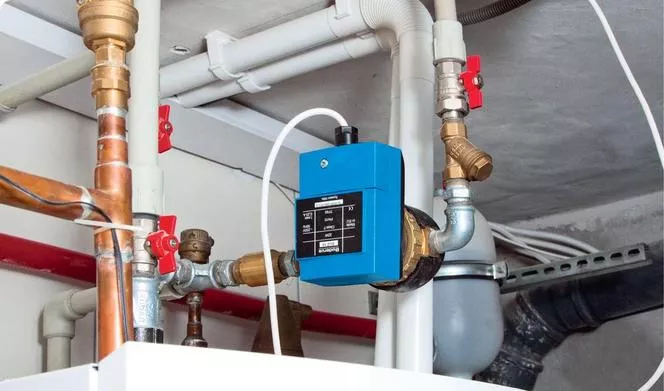

Oběhové čerpadlo je nejlépe umístit na zpětné potrubí teplé vody (cirkulaci) přímo před jeho ohřívač.Může být namontován svisle i vodorovně, ale poloha jeho motoru není lhostejná - v návodu je třeba zkontrolovat, jaká poloha je povolena pro mazání ložisek. Za pozornost stojí i její snadný přístup. Elektrické kabelové příchytky by měly být umístěny tak, aby v případě kondenzace ze vzduchu k nim po kabelech nestékala voda.

Oběhové čerpadlo - spotřeba energie

Dokonce i to nejjednodušší jednostupňové oběhové čerpadlo pro rodinný dům má spotřebu kolem 30 W. Při nepřetržitém provozu by spotřebovalo zhruba 260 kWh za rok. V praxi není cirkulace potřeba nepřetržitě, takže ji lze zapnout pouze v období častého používání teplé vody, např. mezi 6:00-9:00 a 17:00-24:00. Spotřeba energie je pak o 62 % nižší než v případě nepřetržitého provozu.

Abyste si nemuseli pamatovat zapínání a vypínání čerpadla a to ručně, stačí použít jednoduchý časový spínač za pár zlotých, zasunutý do elektrické zásuvky čerpadla.Topné kotle jsou někdy vybaveny regulátorem s funkcí včasného zapnutí oběhového čerpadla - pak stačí čerpadlo pouze propojit s kotlem. Velmi dobrým řešením je regulace teploty - čerpadlo se zapíná termostatem, který reaguje na pokles teploty v cirkulačním potrubí, takže funguje, jen když je opravdu potřeba. Použitím časové regulace v kombinaci s regulací teploty můžete dosáhnout zanedbatelné spotřeby elektrické energie. O zhotovení takového systému můžete požádat instalatéra, ve výrobě jsou i oběhová čerpadla vybavená takovým systémem. Energeticky nejúčinnější oběhová čerpadla s automatickým řízením spotřebují pouze několik kilowatthodin elektřiny ročně.
